2.8 SealStar（密封之星）服务断开连接器
SealStar 服务断开连接器的功能、紧凑设计和坚固耐用给人留下了深刻印象。
该连接器采用创新机制，可在维护时轻松断开，从而防止意外启动。
Johannes Ulrich 是您的专属咨询联系人
全球低压连接器产品经理
| 一般产品信息 | 2.8 Service Disconnect F LL | |
| 产品料号 | 4孔 809-322-… |
| 产品界面 | female (F) |
| 产品规格 | EPS-100104-01 (n/a) |
| 工艺规范 | EVS-100104-01 (n/a) |
| 产品技术信息 | |
| 端子数量 | 4孔 |
| 端子间距 | 5.0 mm |
| 导线尺寸范围 | max. 2.5 mm2 |
| 带密封应用 | 密封 |
| 料号编码 | 可用 |
| 电压等级 | ≤ 60 V |
| 端子排数 | 1 行 |
| CPA（连接器二次锁) | 有 CPA |
| TPA（端子锁定） | 使用 TPA |
| 适配端子类型（一次锁定） | Locking Lance (LL) |
| 端子塑壳原材料 | PA66 GF25 |
| 配套部件 | |
| 适配端子系统 赫尔思曼汽车技术不销售，请直接联系供应商 | TE Connectivity MCP 2.8 |
| 端子雨塞直径 (ELA & ELB) 赫尔思曼汽车技术不销售，请直接联系供应商 | Ø 5.18 mm 连接器孔数 SWS 在相应的终端图纸上给出 |
| 连接器接口说明 | |
| 母端接口图纸 | 808-209-…00 (n/a) |
| 孔数 | 二次锁 | 料号 | 编码 | 中性母头连接器接口 | 验证状态 | ||
| 4 | ✓ | 809-322-… | 可选 | 809-209-…00 (n/a) | ZVEI: TK21 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
1 使用LV124的温度采集方式进行测试
2 建议使用保护盖以达到IPX9K

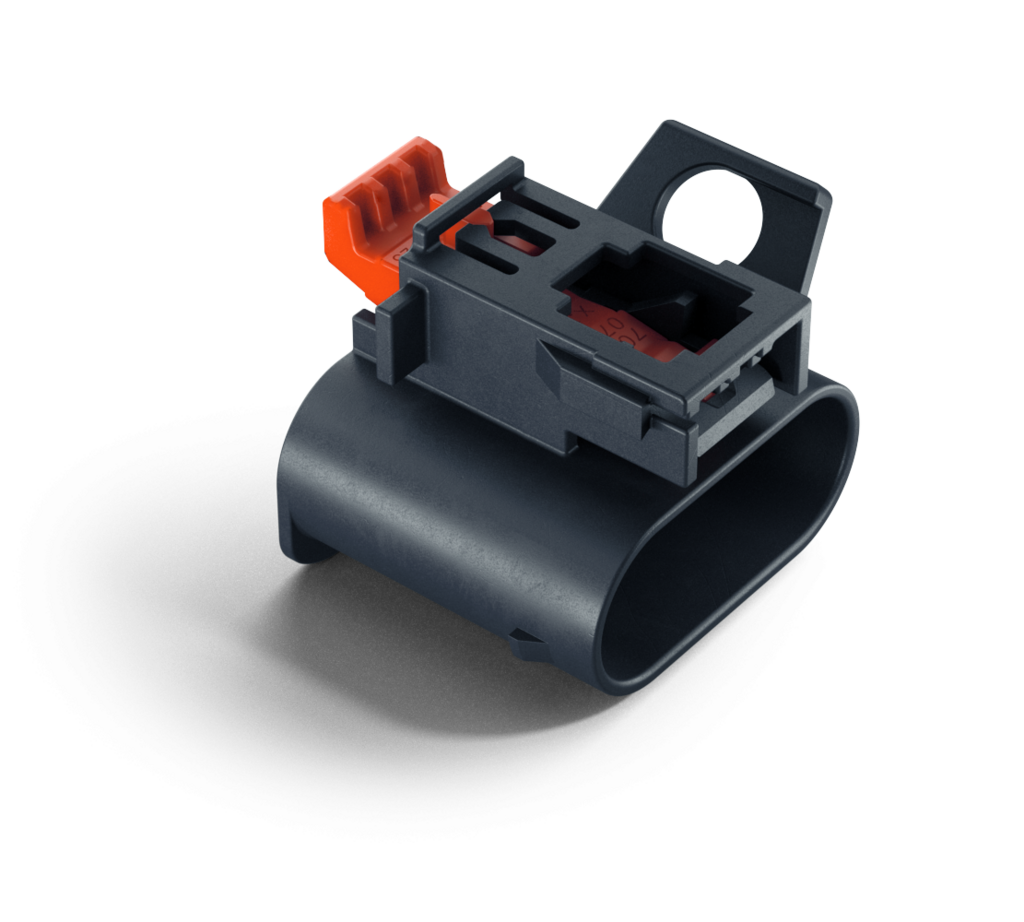

| 一般产品信息 | 2.8 Service Disconnect M | |
| 产品料号 | 4孔 809-321-… |
| 产品界面 | male (M) |
| 产品规格 | EPS-100104-01 (n/a) |
| 工艺规范 | EVS-100104-01 (n/a) |
| 产品技术信息 | |
| 端子数量 | 4孔 |
| 端子间距 | 5.0 mm |
| 导线尺寸范围 | max. 2.5 mm2 |
| 带密封应用 | 密封 |
| 料号编码 | 可用 |
| 电压等级 | ≤ 60 V |
| 端子排数 | 1 行 |
| CPA（连接器二次锁) | 有 CPA (见匹配部分） |
| TPA（端子锁定） | 不适用 |
| 适配端子类型（一次锁定） | 不适用 |
| 端子塑壳原材料 | PA66 GF25 |
| 配套部件 | |
| 适配端子系统 | 交付时预插端子 |
| 端子雨塞直径 (ELA & ELB) | 不必须 (由于设计原因） |
| 连接器接口说明 | |
| 母端接口图纸 | 808-209-…00 (n/a) |
| 孔数 | 二次锁 | 料号 | 编码 | 中性母头连接器接口 | 验证状态 | ||
| 4 | ✓ | 809-321-… | 可选 | 808-209-…00 (n/a) | ZVEI: TK21 | USCAR: S2 | IP-CODE: IPX7/IPX9K2 |
1 使用LV124的温度采集方式进行测试
2 建议使用保护盖以达到IPX9K
