MSC连接器

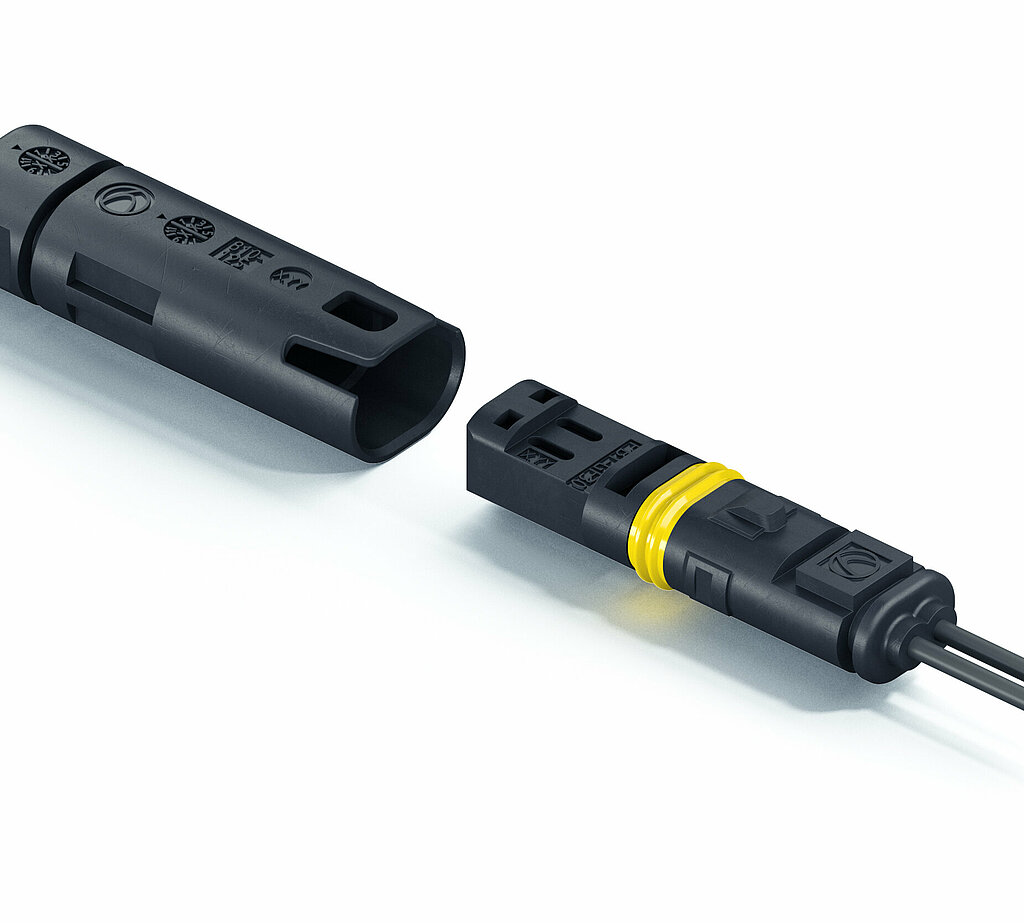

赫尔思曼汽车技术的微型连接器(MSC)系列,满足了汽车制造商在电连接器的极致紧凑性和高技术方面的要求。



赫尔思曼汽车技术的微型连接器(MSC)作为标准系列产品,大大缩短了新电杆数量和技术工具实施的开发周期。



该连接器凭借其小型化设计和坚固性,适用于车辆的各种应用。

销售团队 中国 是您的专属咨询联系人

中国

  • 极小型设计,最小孔间距可达2.54 mm
  • 抗振
  • 二次注塑工艺,可实现极高的机械稳定性
  • 无需保护盖即可抵御环境影响
  • 应力消除
  • 防水





技术特征

  • 适用安装空间:车身/发动机舱
  • 工作温度:-40°C至+13°C,取决于芯线绝缘材料和应用情况



电气特征

  • 1.2 mm端子系统
  • 端子表面:锡、银、金
  • 载流范围(接触系统最大值)
  • 降额:20 A/80°C
  • 表面:锡(Sn 17/14 A)



可根据主机厂的(OEM)需求支持更高电流。最大允许电流必须结合所使用导线的横截面积进行估算。



插接下母端最小保持力

  • 摩擦连接:>60 N



可用导线横截面积

  • 0.14 至 0.75 mm2 (FLR)
  • 芯线绝缘材料可根据所需规格选择



根据AK产品规格手册进行检验

PG 7      壳体承重能力和功能安全性

PG 17A  动态应力

PG 19    环境模拟

PG.20A  壳体气候应力

PG21A   长期耐热性

PG 22B  化学耐性,扩展检验

PG 23     防水性

单排产品系列MSC 1.2 mm/2孔至6孔型号

孔数 X Y Z 母端塑壳 公端塑壳
2 11.0 8.5 28.0 805-183-... 805-184-...
3 13.5 8.5 28.0 805-185-... 805-186-...
4 16.0 8.5 28.0 805-187-... 805-188-...
8 26.6 9.0 28.0 807-999-...



双排产品系列MSC 1.2 mm

孔数 X Y Z 母端塑壳 公端塑壳
10 21.5 13.5 33.0 805-396-... 805-397-...



可根据要求提供选配产品

单排

孔数 X Y Z
5 19.0 9.0 28.0
6 21.5 9.0 28.0



双排

孔数 X Y Z
4 13.5 13.0 33.0
6 16.0 13.0 33.0
8 18.5 13.0 33.0
12 24.5 13.5 33.0
14 27.0 13.5 33.0
16 30.0 13.5 33.0
18 32.5 13.5 33.0
20 35.0 13.5 33.0



可根据要求提供选配产品

排数 孔数 图纸编号
1

2-4

5-8

808-027-...-00

808-047-...-00

2 10 808-139-...-00



端子塑壳

排数 孔数 图纸编号
1 2-4 808-028-...-00
