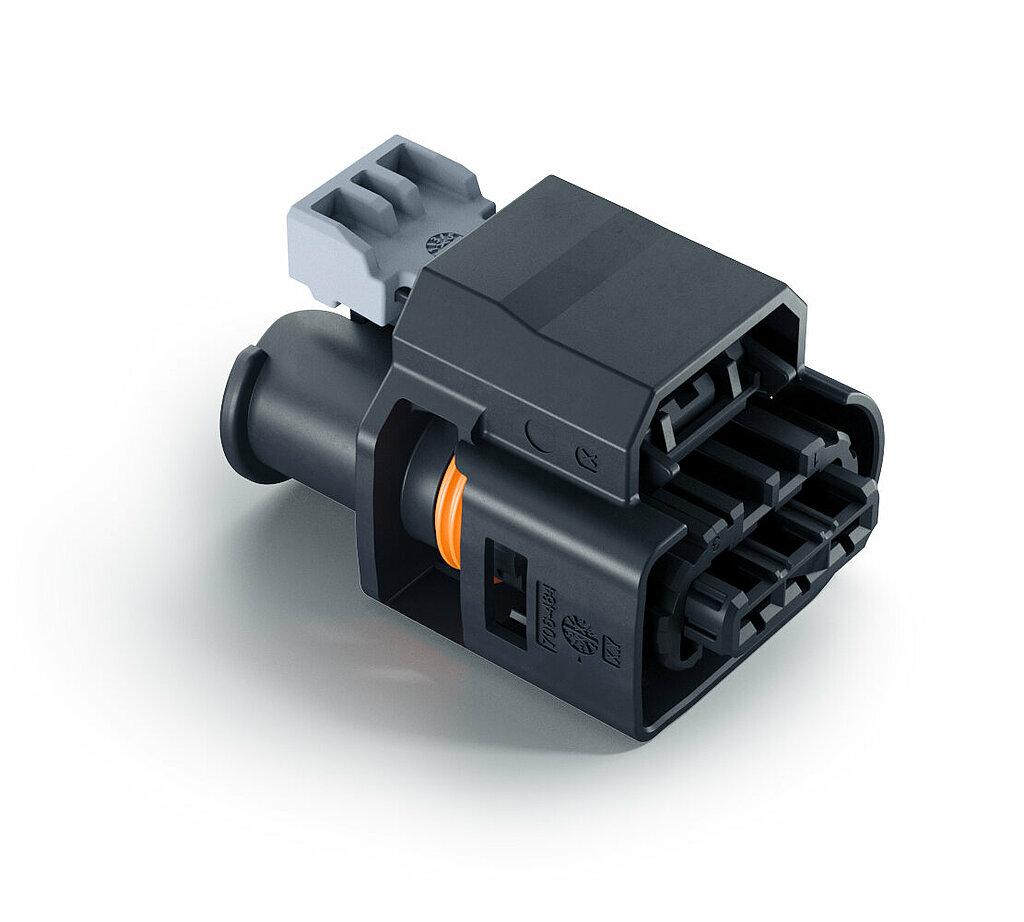

2.8 SealStar HMK (密封之星)高抗振连接器



除SealStar系列产品性能外,该系列专利高性能发动机连接系统还具有极强抗振性、密封性,能够在极端温度下运行,配有AK插座,具有高法向接触力,支持自动化定制等优点。

销售团队 中国 是您的专属咨询联系人

中国

一般产品信息 | 2.8 SealStar F HMK LL
产品料号 2孔 807-827-…
3孔 807-828-…
产品界面 female (F)
产品规格 EPS-100102-02
工艺规范 EVS-100102-02
一般产品信息
端子数量 2,3孔
端子间距 5.0 mm
导线尺寸范围 max. 2.5 mm2
带密封应用 密封
料号编码 可用
电压等级 ≤ 60 V
端子排数 1 行
CPA (连接器二次锁) 有 CPA
TPA(端子锁定) 使用 TPA
适配端子类型(一次锁定) Locking Lance (LL)
端子塑壳原材料 PA66 GF35
配套部件
适配端子系统 Hirschmann Automotive GmbH
709-939-…
端子雨塞直径 (ELA & ELB)
赫尔思曼汽车技术不销售,请直接联系供应商
Ø 5.18 mm 连接器孔数
SWS 在相应的终端图纸上给出
连接器接口说明
母端接口图纸 808-169-…00

















孔数 二次锁 料号 编码 中性母头连接器接口 验证状态
2 807-827-...3 可选 808-169-…00 ZVEI: TK41/SG6 USCAR2: S2 IP-CODE: IPX7/IPX9K2
3 807-828-...3 可选 808-169-…00 ZVEI: TK41/SG6 USCAR2: S2 IP-CODE: IPX7/IPX9K2



1 使用LV124的温度采集方式进行测试

2 建议使用保护盖以达到IPX9K

3 视情况而定: 仅限于终端客户或者为他们量身定制



更多详情请见产品目录!

料号 DGV 导线尺寸范围 品信息
709-939-…1 0.5 mm2 Surface AG
最小订货量 4,500 件(1 件线轴)
709-939-…1 0.75-1.00 mm2 Surface AG
最小订货量 4,500 件(1 件线轴)
709-939-…1 1.5 mm2 Surface AG
最小订货量 4,500 件(1 件线轴)
709-939-…1 2.5 mm2 Surface AG
最小订货量 4,500 件(1 件线轴)



1 视情况而定: 仅限于终端客户或者为他们量身定制
